Resolução da Prova de Eletroeletrônica

Na noite de quinta-feira, 16 de junho fizemos duas provas. Aqui está a conferência e as respostas das questões da prova de Eletroeletrônica.

1- Responda as questões abaixo:

a) – Dê o enunciado da lei de Kirchhoff para correntes (valor 1,0)

A soma das correntes em um nó é zero

b) – O que você entende por tensão de curto circuito e o que ocorre com a corrente neste ponto? Justifique a resposta (valor 1,5)

Curto circuito é o ponto onde a tensão é zero e a corrente é muito alto.

2- Para o circuito abaixo determine o valor da tensão V usando o teorema de Thevenin (Valor 3.0)

O circuito acima, usando THEVENIN fica assim em equivalância:

Análise: V=15.I

Para calcularmos i devemos encontrar Vth e Rth. Eis os cálculos de Vtn.

Agora os cálculos:

-80 + 15ia + 15ia =0

-80 + 30ia=0

30ia=80

ia=80/30

ia=8/3 A

Logo, Vtn= 15.8/3=40V

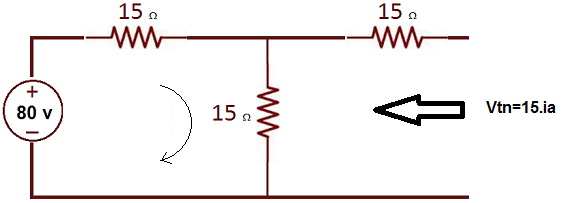

Calculando Rtn

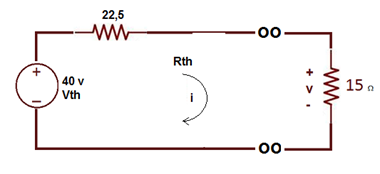

No circuito equivalente de Thevenin

E os calculos ficam assim:

-40+37,5i=0

37,5i=40

i=40/37,5 A

Os calculos de V/3

V=15.i = 15.40/37,5 = 24/1,5

V=24/1,5=16

A última questão só amanhã!
